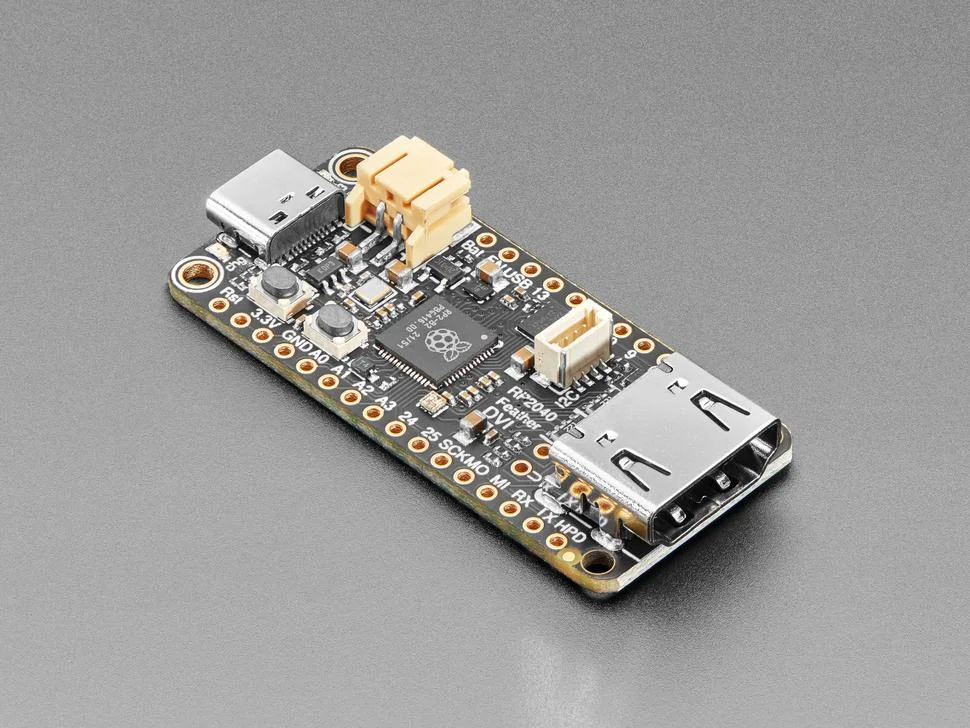

Adafruit Feather RP2040 con porta di uscita DVI – Funziona con HDMI Di Tendenza

Questo RP2040 Feather offre un’uscita video digitale fluida, ideale per visualizzare grafica di alta qualit\\u00E0 direttamente dai microcontrollori su monitor o televisori HDMI. Combina il nostro RP2040 Feather con la scheda breakout DVI, offrendo una comoda soluzione all-in-one.

Feather mantiene tutte le sue caratteristiche essenziali, inclusi tutti i pin, il supporto per batterie LiPoly, alimentazione/dati USB C e un NeoPixel integrato. Inoltre, vanta 8 MB di FLASH per l’archiviazione di codice e file, con un’uscita DVI aggiuntiva da 8 pin inutilizzati.

Sfrutta CircuitPython o la libreria PicoDVI in Arduino o Pico SDK per uno sviluppo flessibile. In Arduino , crea un framebuffer interno da 320×240 o 400×240 e visualizza la grafica renderizzata come video digitale 640×480 o 800×480 pixel raddoppiati.

Il dispositivo utilizza completamente un core, entrambi i PIO e una parte significativa della SRAM, risultando quindi molto dispendioso in termini di risorse. La sua funzionalit\\u00E0 si basa sulla nostra libreria AdafruitGFX, familiare agli utenti di display TFT o OLED.

Per configurazioni avanzate, i pin I\\u00B2C dei connettori HDMI sono collegati tramite un traslatore di livello sicuro, che consente la lettura della EEPROM EDID. Il supporto aggiuntivo include breakout CEC e utility pad, oltre a un pin Hot Plug Detect per il rilevamento dei display collegati, garantendo piena compatibilit\\u00E0 e feedback operativo.
