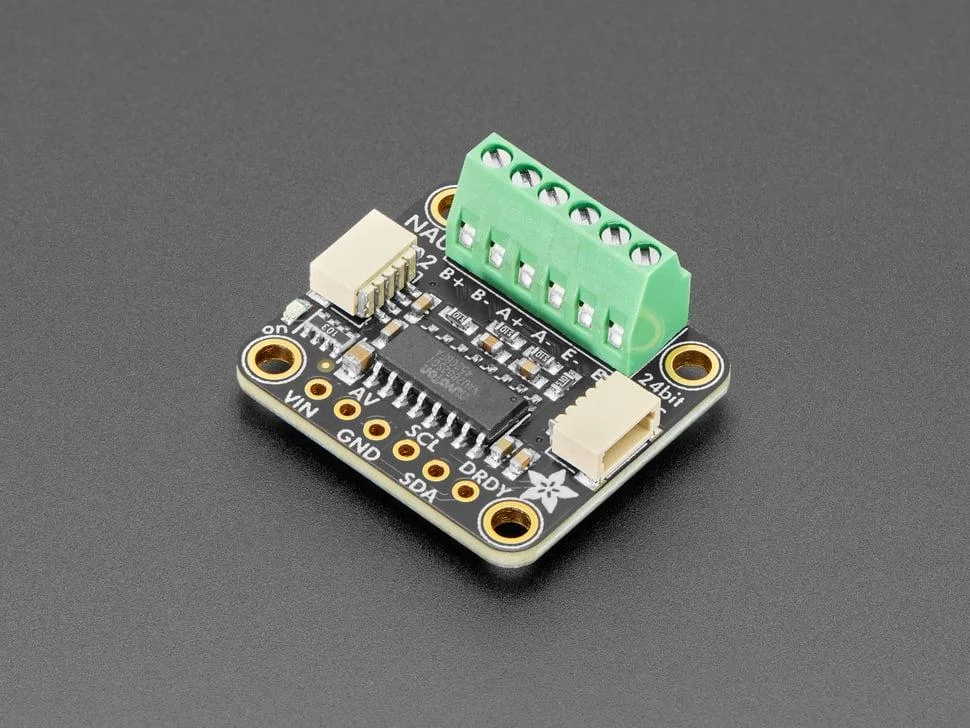

Adafruit NAU7802 ADC a 24 bit – STEMMA QT / Qwiic Offerta Speciale

Un ponte di Wheatstone e il breakout Adafruit NAU7802 semplificano il monitoraggio di deformazione e tensione. Questo strumento offre un convertitore analogico-digitale differenziale a 24 bit ad alta risoluzione con guadagno e calibrazione potenziati per una precisione impeccabile nella misurazione di celle di carico o sensori a quattro fili.

Componenti inclusi: chip ADC NAU7802, circuiti di supporto, quattro morsettiere per una connessione senza interruzioni dei sensori.

Guida al collegamento: il pad E- (massa, in genere nero) e il pad E+ (tensione configurabile da 2,4 V a 4,0 V, in genere rosso) garantiscono un’alimentazione stabile. I pad A- e A+ catturano le uscite differenziali dal ponte, utilizzando solitamente il bianco e il verde per un estensimetro.

La capacit\\u00E0 del sensore di rilevare minuscole variazioni di resistenza aiuta a trasformarle in letture accurate di forza o massa. Utilizzate la nostra libreria Arduino o la libreria CircuitPython/Python di CedarGrove per una configurazione ADC e una lettura dei dati senza interruzioni.

Nota: Adafruit NAU7802 funziona con un indirizzo I\\u00B2C fisso. Utilizzare un multiplexer per integrare pi\\u00F9 sensori su un singolo bus I\\u00B2C.
