Adafruit PiCowbell Uscita DVI per Pico – Funziona con Display HDMI Nuovo Arrivo

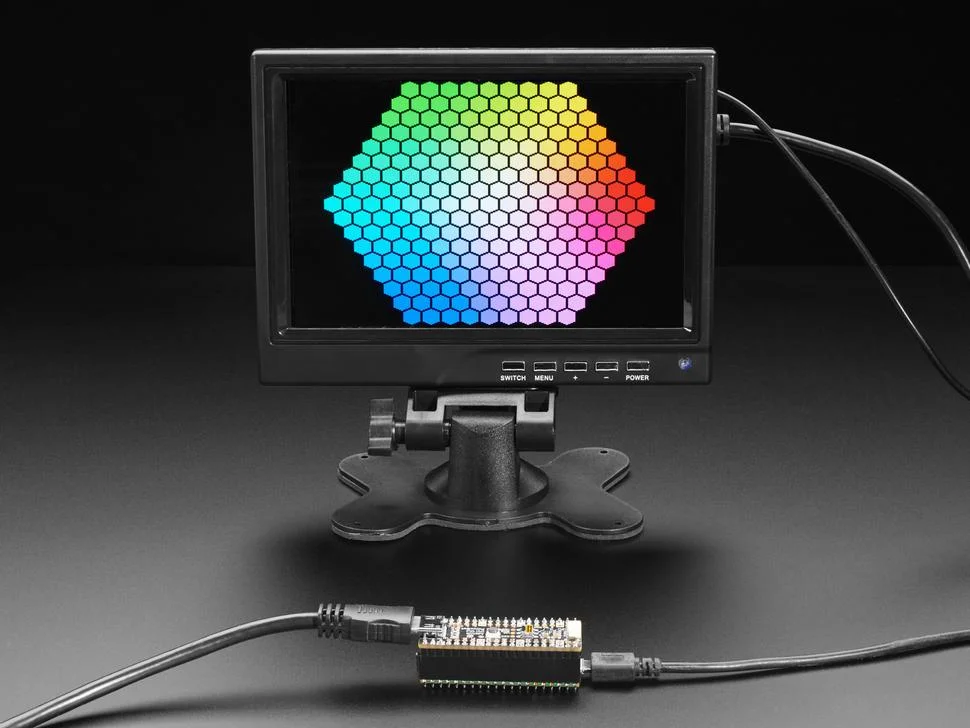

Ding dong! Lo senti? \\u00C8 il PiCowbell che suona per dirti che il nuovo Adafruit PiCowbell DVI Output per Pico \\u00E8 disponibile e pronto per mostrare immagini e grafica da un microcontroller direttamente su un monitor o televisore HDMI! Nota che non trasmette audio, solo grafica.

Il PiCowbell DVI ha le stesse dimensioni e forma di un Pico ed \\u00E8 pensato per inserirsi sotto di esso e rendere il tuo prossimo progetto di output video super facile. Connettore Mini HDMI per l\\u2019uso con cavi HDMI standard? S\\u00EC! Connettore STEMMA QT / Qwiic per I2C veloce? Certo. Pulsante di reset e interruttore extra per riavviare il codice o cambiare configurazione? Bien s\\u00FBr.

Rispetto alla nuova PiCowbell compatibile con HSTX, questa scheda ha un setup molto simile: non utilizza i pin specifici per HSTX per l’uso dell’RP2350 – questo significa che se la colleghi a una scheda RP2350 Pico 2, non potrai usare il generatore video HSTX. Ha un interruttore a slitta pi\\u00F9 ampio. Non ha pad ‘porta host USB’ che possono essere usati con PIO-USB per aggiungere una periferica.

Il PiCowbell DVI ti offre: connettore JST SH ad angolo retto per connessione I2C / Stemma QT / Qwiic. Fornisce 3V, GND, IO4 (SDA) e IO5 (SCL). \\u00C8 anche collegato al sink HDMI (monitor) con cambio di livello, quindi l’EDID pu\\u00F2 essere letto. Connettore mini HDMI per uscita DVI su qualsiasi schermo o monitor HDMI.

GPIO6: D2+, GPIO7: D2-, GPIO8: D1+, GPIO9: D1-, GPIO10: D0+, GPIO11: D0-, GPIO12: Clock +, GPIO13: Clock -. Pin breakout per extra HDMI: Utility, CEC e pin HotPlug. Pulsante di reset – Premi per riavviare il tuo programma. Interruttore a slitta – Su GPIO #3 per qualsiasi scopo desideri. Molti pad sul ‘Bell hanno un foro pad duplicato accanto per il jumper di saldatura. I pad di massa hanno rettangoli serigrafati in bianco per essere facilmente identificati. Pad placcati in oro per una saldatura facile.

In Arduino, che \\u00E8 quello che consigliamo, usiamo il nostro fork di PicoDVI per creare un framebuffer interno di 320×240 o 400×240 pixel a 16-bit che viene poi continuamente inviato come video digitale pixel-doubled 640×480 o 800×480. Qualunque cosa ‘disegni’ nella memoria framebuffer interna appare istantaneamente sul display digitale con colori vivaci. Dato che la libreria \\u00E8 una sottoclasse di AdafruitGFX, sar\\u00E0 familiare a chi ha gi\\u00E0 usato i nostri display TFT o OLED. C’\\u00E8 anche il supporto DVI in CircuitPython – ma attenzione che utilizza molta memoria, quindi, in particolare se vuoi usare PicoW con supporto WiFi, probabilmente potrai usare solo display monocromatico.

Se hai un RP2350 o un Pico 2, avrai bisogno del PiCowbell pi\\u00F9 recente compatibile con HSTX. Nota che la generazione video DVI utilizza un core intero, entrambi i PIO e 150K (320×240) o 190K (400×240) di SRAM. \\u00C8 un po’ al limite, quindi fai attenzione alle limitazioni delle risorse rimanenti. Abbiamo anche collegato i pin I2C dei connettori HDMI a SDA/SCL del Pico (attraverso un level shifter sicuro) cos\\u00EC puoi leggere l\\u2019EEPROM EDID dei display, e abbiamo reso accessibili i pad CEC e Utility. Anche il pin Hot Plug Detect \\u00E8 disponibile. Leggi questo pin per sapere quando un display \\u00E8 stato collegato!

Ogni ordine include un PCB assemblato e un header. Dovrai saldare tu stesso l’header, ma \\u00E8 un compito veloce. Attenzione! Ci sono molte configurazioni possibili e abbiamo in magazzino vari header, a seconda di come vuoi saldare e attaccare. Soprattutto se vuoi il Pico sopra in modo che il pulsante BOOTSEL e il LED siano accessibili.

Usa i Pico Stacking Headers se vuoi poterli collegare a una breadboard o ad altri accessori con prese. Usa i Pico Socket Headers se vuoi collegarli direttamente e avere una connessione solida e senza parti sporgenti. Usa i Short Socket Headers per un design molto sottile ma collegabile; nota che dovrai accorciare i header del Pico o usare i short plug headers sul Pico per avere un \\”sandwich\\” pi\\u00F9 sottile. Salda il PCB direttamente ai header del Pico – ovviamente, \\u00E8 molto compatto ed economico, ma non potrai rimuovere il PiCowbell.
