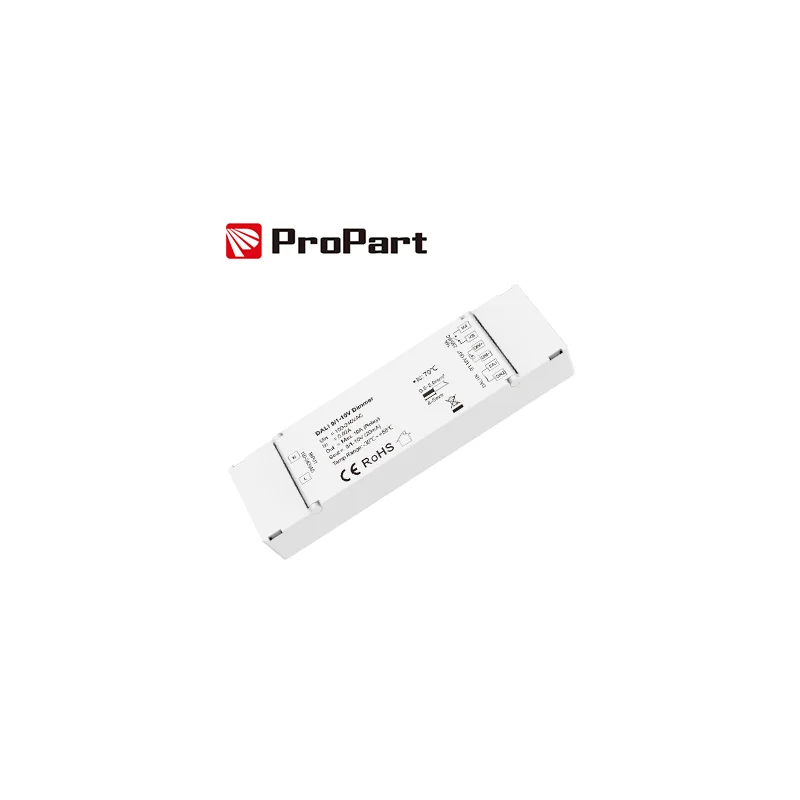

Dimmer DALI 1CH x 10A 0/1-10V 100-240VAC ProPart Solo Oggi

Manuale d’uso in allegato

Caratteristiche principali:

• Uscita regolabile: Un canale di uscita 0/1-10V con selezione della modalità tramite il software del master DALI.

• Controllo DALI:

  • Compatibile con il protocollo standard DALI (IEC 62386-101, 102, 206).

  • Supporta l’indirizzo automatico assegnato dal master DALI.

  • Permette una regolazione lineare della luminosità da 0% a 100%.

• Ampia compatibilità:

  • Uscita a relè con contatto pulito da 10A per carichi resistivi.

  • Corrente massima supportata:

    • 10A per carichi resistivi.

    • 8A per lampade a incandescenza.

    • 5A per carichi induttivi.

• Versatilità di funzionamento:

  • Controllo sia per driver 0-10V che 1-10V.

  • Possibilità di collegare fino a 20 driver LED con una lunghezza massima dei cavi di 50 metri.

Protezioni integrate:

• Protezione da sovratemperatura: Arresto automatico al superamento della temperatura limite (+60\\u00B0C), con ripristino al raffreddamento.

• Protezione da sovraccarico: Interruzione del funzionamento in caso di carico eccessivo, con ripristino automatico.

• Protezione da cortocircuito: Spegnimento automatico in caso di cortocircuito, con ripresa automatica una volta risolto.

Specifiche tecniche:

• Tensione di ingresso: 100-240VAC.

• Segnale di uscita: 0/1-10V, 20mA.

• Temperatura di lavoro: Da -30\\u00B0C a +55\\u00B0C.

• Grado di protezione: IP20, per utilizzo in ambienti interni.

• Dimensioni compatte: 135 x 40 x 23 mm.

• Peso: 89 g.

• Efficienza energetica: Consumi ottimizzati con un raffreddamento a convezione naturale.

Conformità agli standard internazionali:

• EN62368-1:2020+A11:2020: Standard di sicurezza (LVD).

• ETSI EN 301 489-1 V2.2.3 e EN 301 489-17 V3.2.4: Compatibilità elettromagnetica (EMC).

• Certificazione CE: Conforme alle normative europee per sicurezza e compatibilità.

Vantaggi:

• Flessibilità di controllo: Supporta sia la regolazione DALI che la modalità 0/1-10V, adattandosi a diverse configurazioni di sistema.

• Alta capacità di carico: Gestisce un’ampia varietà di carichi, dai LED a lampade resistive o induttive.

• Facilità di installazione: Design compatto e connettori chiari, ideale per integrazione in spazi ristretti.

• Efficienza e sicurezza: Raffreddamento passivo e protezioni integrate per un funzionamento sicuro e affidabile.

Applicazioni principali:

• Sistemi di illuminazione LED in ambienti commerciali, industriali e residenziali.

• Progetti che richiedono regolazione della luminosità precisa e compatibilità DALI.

• Installazioni che necessitano di controllo remoto o sincronizzazione con altri dispositivi.

Con il Dimmer DALI 1CH – 10A 0/1-10V, ottieni un controllo avanzato, sicurezza e versatilità per garantire un’illuminazione perfetta e conforme agli standard più elevati.
