divisore universale sogi DIV-BS-1 per fresatrice e trapani-fresa con mandrino ø 160 mm e accessori Affare

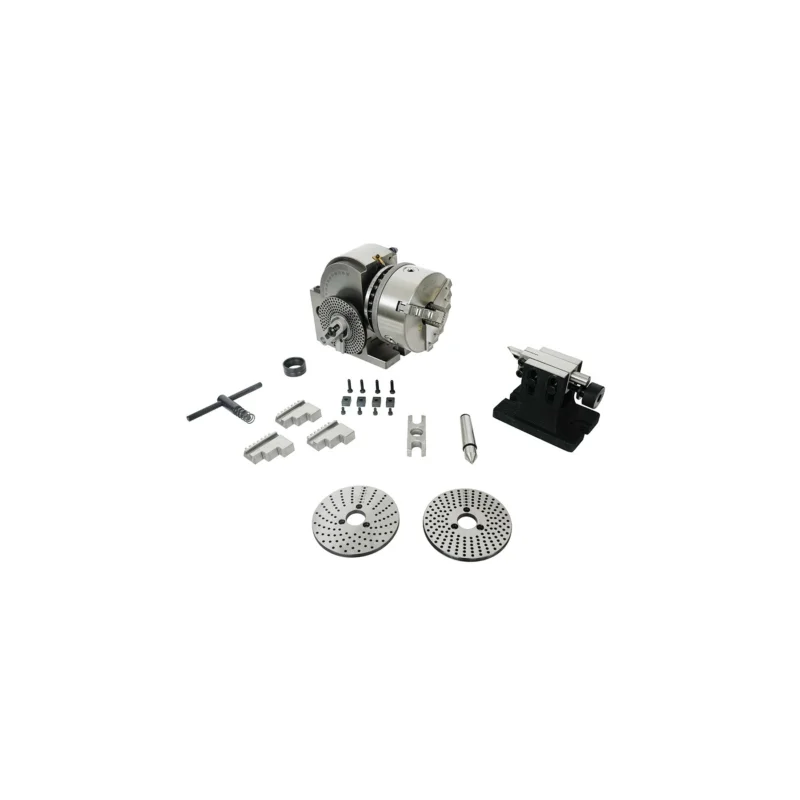

Il divisore universale SOGI DIV-BS-1 è un optional dalle molteplici funzionalità pensato per un uso professionale con cui equipaggiare perlopiù fresatrici universali, ma anche trapani e alesatrici. Può essere impiegato tranquillamente anche in applicazioni di tracciatura e/o controllo, sia su asse orizzontale che verticale.

La testa a dividere DIV-BS-1 è l’accessorio per eccellenza quando le esigenze costruttive di un pezzo circolare richiedono l’esecuzione sistematica di divisioni della circonferenza in un numero di parti uguali.Inoltre, grazie a specifici perni ad incastro, l’attrezzatura puòessere installata sulla tavola di una qualunque fresatrice universaleper la lavorazione di particolari dal profilo elicoidale e per la realizzazione del profilo dei denti di un ingranaggio, il tutto con estrema precisione.

Le divisioni possono essere ottenute per via diretta o indiretta:un disco graduato con 24 tacche incise consente l’esecuzione di 2, 3,4, 6, 8, 12 e 24 divisioni dirette, mentre un sistema vite senzafine-ruota elicoidale (rapporto di trasmissione 1/40) esegueindirettamente fino a 50 divisioni. La testa può essere ruotata fino a 90\\u00B0, mentre la tavola girevole può compiere rotazioni complete (360\\u00B0).

La vite senza fine è realizzata in bronzo fosforoso indurito, unalega che le conferisce estrema durezza e resistenza all’usura; lamaggior parte degli elementi mobili ruotano in bagno d’olio. Il mandrino in dotazione è del tipo autocentrante 3 + 3 griffe con diametro esterno di Ø 160.

Caratteristiche tecniche del divisore universale SOGI DIV-BS-1

• Altezza punte (montaggio orizzontale): 127 mm
• Rotazione tavola girevole: 360\\u00B0
• Rotazione testa: 90\\u00B0
• Rapporto di trasmissione: 1/40
• Foro centrale anteriore: CM 3
• Foro centrale posteriore: Ø 22 mm
• Dimensioni cava (fissaggio su tavola): 16 mm
• Quote mandrino: D = 160 mm; D₁ = 130 mm; D₂ = 142 mm; D₃ = 40 mm; H = 65 mm; h = 5 mm; z = 3; d = M8
• Campo di presa griffe interne: 3-55 mm
• Campo di presa griffe esterne: 55 – 145 mm
• Dimensioni imballo: 530 x 280 x 280 h mm
• Peso lordo: 40 Kg

• Disco divisore A: 15 – 16 – 17 – 18 – 19 – 20
• Disco divisore B: 21 – 23 – 27 – 29 – 31 – 33
• Disco divisore C: 37 – 39 – 41 – 43 – 47 – 49
• N\\u00B0 1 Controtesta con contropunta fissa montata
• N\\u00B0 1 Contropunta fissa
• Garanzia di 24 mesi
