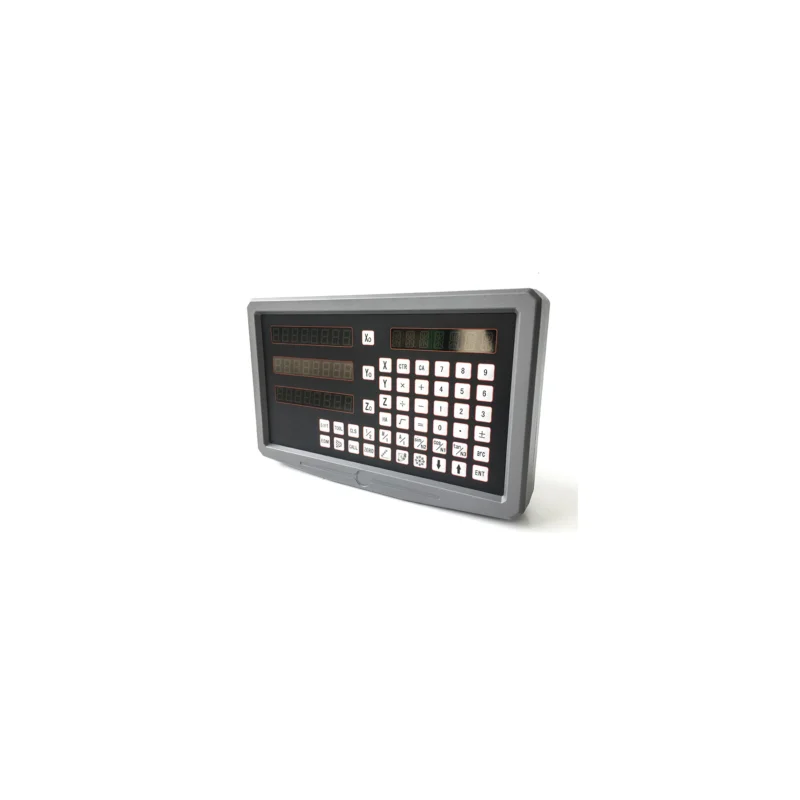

visualizzatore di quote a 3 assi sogi VIS-3X per tornio fresa Di Tendenza

Il visualizzatore SOGI VIS-3X si può applicare alla maggior parte di macchine utensili (torni orizzontali everticali, frese, rettificatrici, trapani radiali, macchine perelettroerosione EDM, alesatrici, ecc.) e strumentazioni metrologiche(proiettori di profili, durometri, spessimetri, ecc.). Dotato di display ausiliario per l’uso delle funzioni. Con risoluzioni fino a 0,1 µm 0,001 mm.

Caratteristiche tecniche del visualizzatore SOGI VIS-3X

• Risoluzioni disponibili: 10 – 5 -1 -0,5 – 0,2 – 0,1 µm
• Display 7 digit ad alta efficienza h = 14 mm
• Ingresso segnali: 2 onde quadre sfasate di 90\\u00B0 ± 5\\u00B0 + index sincronizzato TTL 5V oppure 12 Vdc

• Frequenza massima di ingresso: 5 MHz
• Temperatura di esercizio 0\\u00B0 ÷ 45\\u00B0C
• Temperatura di stoccaggio: -30\\u00B0 ÷70\\u00B0C
• Umidità relativa: 95% (non condensata)
• Grado di protezione: IP 67 Pannello posteriore IP 42
• Autotest all’accensione
• Inversione senso di conteggio
• Selezione risoluzione tipo macchina
• Reset / Preset quote
• Conteggio ABS / INCH
• Conversione mm/pollici
• 200 Origini di lavoro
• Offset 200 utensili
• Centro pezzo
• Conversione raggi / diametro
• Riferimento zero riga
• Calcolatrice scientifica
• Lettura assi angolari decimali o sessagesimali
• Correzione lineare o a segmenti
• Standby strumento
• Memoria quote allo spegnimento (batteria tampone)
• Ciclo di foratura in linea
• Ciclo di foratura su flangia o arco di CRF
• Raccordo spigoli
• Compensazione raggio utensile
• Somma algebrica assi
• Misura conicità
• Filtro vibrazione quote con assi fermi
• Alimentazione: 220 V 50 Hz
• Assorbimento:  30 mA max
• Peso: 2,5 Kg

In dotazione

• Visualizzatore
• Supporto snodato con braccio
• Protezione display
• Cavo alimentazione
